电参数采集模块是交流用电设备的专属用电数据捕手，核心聚焦交流设备运行中的实时电流参数监控与全周期电量消耗计量，把设备原本“看不见、算不清”的用电状态，转化为精准、可追溯的数字数据，是工业设备运维、能耗精细化管理、电气安全监控的核心基础配件。

基于电参数采集模块的交流设备电流及电量监测方案，其核心在于精准采集、可靠传输、智能分析。方案通过电参数采集模块(单相/三相)实时采集交流设备的电压、电流、功率、功率因数、频率等关键参数，并通过通信接口将数据传输至网关或云端平台，实现对设备运行状态的实时监控、用电量统计、能耗分析和异常报警。

一、系统架构

基于电参数采集模块的交流设备电流及电量监测方案采用“云-管-边-端”物联网架构，实现精准、可靠的监测。

端(感知层)：电参数采集模块(直入式或开口式CT)直接测量设备电流、电压、功率、电量等数据，通过RS-485(Modbus)等接口输出。

边与管(网络/边缘层)：数据网关汇聚多个模块数据，进行协议转换(如Modbus转MQTT)，并通过以太网/4G/Wi-Fi上传。边缘网关可进行本地计算与缓存。

云(平台层)：物联网平台负责设备管理、海量数据接收与存储(时序数据库)，并提供规则告警、统计分析(如电量统计、能效报告)等核心服务。

应用层：通过Web大屏、手机APP展示实时数据、历史曲线，生成各类报表，米兰体育官网并提供API与企业系统集成。

该架构模块化、可扩展，实现了从数据采集到智能分析的全链路闭环，支撑能耗管理、预测性维护等多种工业场景。

二、核心功能

1. 数据采集与通信

* 协议：现场层常用 Modbus RTU;网络层常用 MQTT(物联网首选)、HTTP/HTTPS。

* 频率：可配置，通常为1秒至1分钟采集一次，电量数据需连续累加。

2. 数据处理与计算

* 实时值：电流、电压、有功/无功/视在功率、功率因数、频率。

* 电量统计：

* 有功电能：`总用电量 = ∑(实时有功功率 × 采集时间间隔)`。模块内部通常有电能寄存器，直接读取即可。

* 分时电量：平台根据峰、平、谷电价时段分别累计。

* 设备用电占比分析。

* 衍生参数：

* 负载率 = (实时电流 / 额定电流) × 100%。

* 三相不平衡度(对于三相设备)。

* 需量(最大需量监测，用于基本电费计算)。

3. 监控与告警

* 实时监视：以列表、曲线图、模拟图等方式展示。

* 阈值告警：

* 过流/欠流告警：设备异常、空载或堵转。

* 功率异常告警：设备效率下降。

* 用电量日/月超标告警。

* 告警方式：平台弹窗、短信、微信、邮件、声光等。

4. 数据可视化与分析

* 驾驶舱看板：关键KPI一览(总用电、实时功率、告警数量、能耗TOP设备)。

* 历史曲线：任意时间段的多参数对比分析。

* 能效分析：同环比分析、单位产值能耗、节能潜力评估。

5. 设备管理与集成

* 设备档案：绑定采集点与实际设备信息。

* 权限管理：多级用户、角色权限控制。

* API接口：与MES、ERP、楼宇自控等第三方系统对接。

三、 方案优势

1. 精准计量：专业电参量模块，精度远高于普通智能插座。

2. 灵活部署：直入式与非侵入式结合，适应新旧场景。

3. 实时性强：秒级数据刷新，快速发现异常。

4. 成本可控：模块化设计，可按点位逐步扩展。

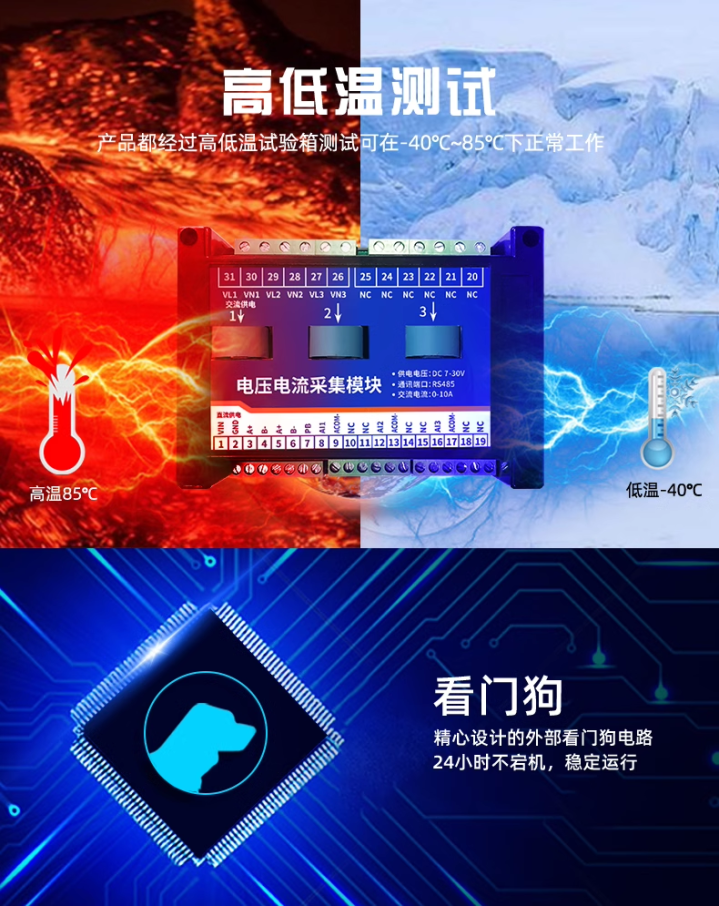

5. 高可靠性：工业级设计，适应恶劣环境。

6. 深度洞察：从“用了多少电”深入到“电用在了哪里、如何用的”，为节能改造提供数据支撑。

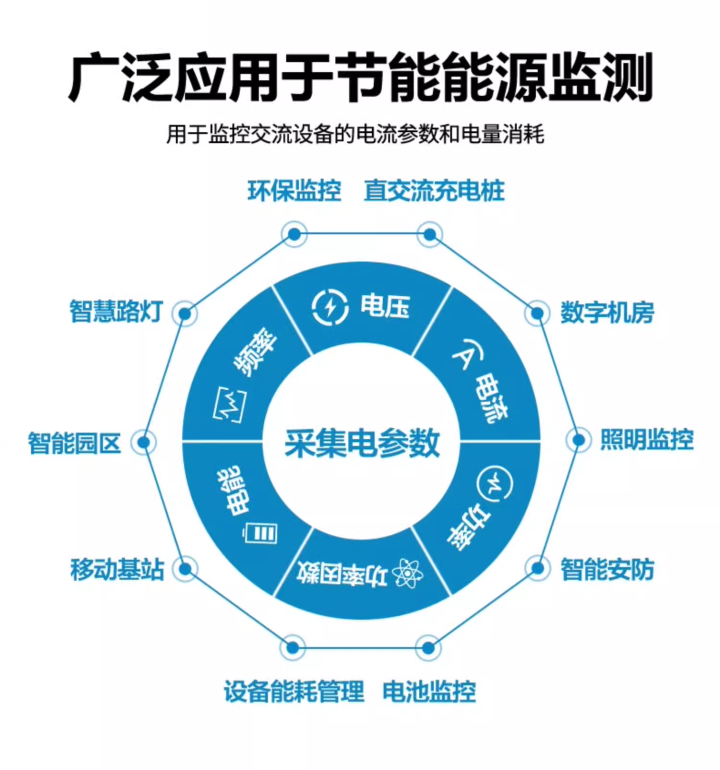

四、 典型应用场景

* 工业智能制造：监测关键生产设备(CNC、注塑机)的运行状态、能耗与OEE。

* 智慧建筑/楼宇：分项计量(空调用电、照明用电、动力用电)，实现能耗考核。

* 基础设施运维：对配电柜、数据中心列头柜、水泵房进行预防性维护。

* 商业节能：连锁门店、超市的用电对标管理和节能审计。

* 充电桩运营：监测充电桩的实时功率、电量及状态。
